DC9DZ: Projekt Katana 8K Ultra – Power Amplifier (PA) mit GU78b

Data of DRESSLER Katana-8K Ultra RF Linear Amplifier

Frequency bands all HF amateur bands 1.8 MHz to 29.7 MHz
Power supply 2 power supply transformers 5100 VA & 2.5 VA
Plate voltage 4500 V at full output power
Screen voltage 345 V stabilized
Grid voltage - 78 V +/- 10 V regulated
Filament 27 V / 3.7 A
Input SWR 160 m – 10 m < 1.1 : 1
Gain (1.8 – 29.7 MHz) 19.0 dB
Amplification Input power Output power
Array Solutions Power Master,
Accuracy: +/- 1.5%
10 W
20 W
30 W
40 W
50 W
60 W
70 W
80 W
80 W
100 W
  800 W
1600 W
2400 W
3200 W
4000 W
4800 W
5600 W
6400 W
7200 W
8000 W

Input SSB Signal 20% of full 1.5 KHz Modulation
on / off Ratio 1:4, Interruptions: 30 Hz
Output limit There is absolutely no time limit for a carrier output power until 3000 W (CW: 6000 W)
Harmonic Output 50 dB below rated output
IMD - 43 dB @ 25% power output
- 37 dB @ 50% power output
- 33 dB @ 100% power output
Using SDR with predistortion mode:
- 50 dB @ full output
Tube Svetlana GU-78b
Input network 50 Ohm, 200 W HF Resistor,
5 pol. Chebychev Low Pass Filter
Output network Inductor: 16 uH, Caps: 250 pF var. 4.5 KV & 1000 pF var. 2 KV + fixed caps
Computer control Plate current (every 5 msec), SWR, all switching functions,
no relais switching under power conditions, soft start inrush, 180 sec delay time for full power, 2 speed turbine blower

Well regulated screen and grid supply for +ve and -ve currents as well as current limiting to protect the tube and minimize the IMD. It is impossible to override the screen and grid dissipation at any working conditions.
Metering Output, SWR, Plate current, Plate voltage,
Screen & Grid current / voltage
Housing High quality black eloxial aluminia
Dimension 508w x 157.5h x 548d mm³
Weight 48 kg
Price 6995 EUR

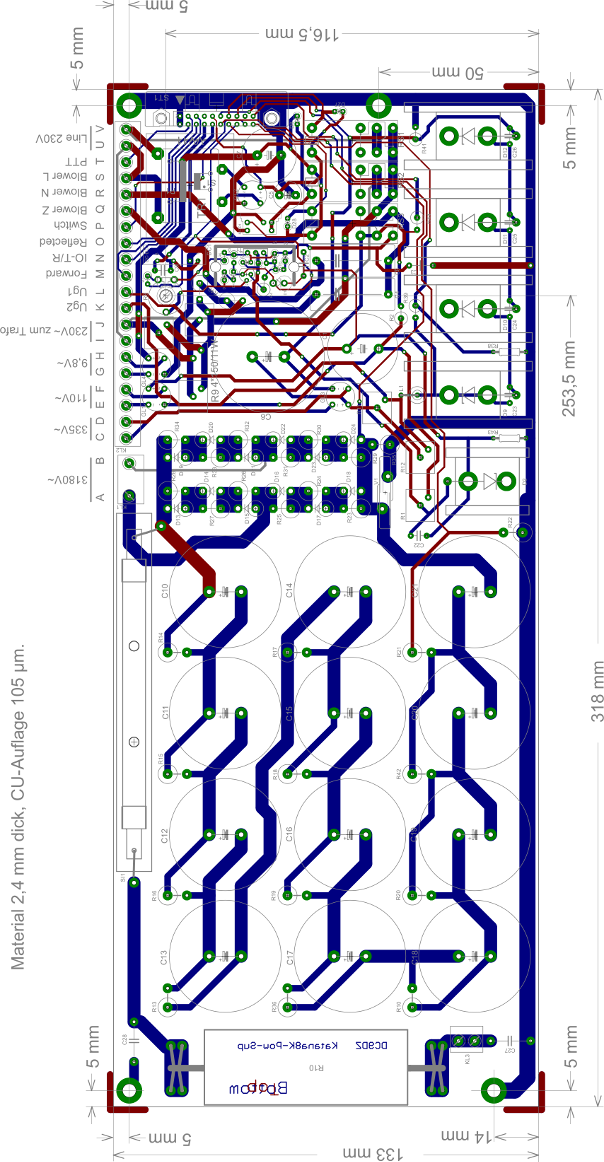

Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
Für eine größere Version auf das Bild klicken
